In Verbindung mit dem MTS-5800 oder dem OneAdvisor 800 ermöglicht das für den Feldeinsatz optimierte Modul TEM V2 branchenweit führende Zeitsynchronisationsmessungen.  Es ist mit einem GNSS-Multiband-Antenneneingang und mit einer extrem genauen Miniatur-Atomuhr (MAC) auf Basis von Rubidium ausgestattet, um auch dann auf Nanosekunden genaue Messungen zu ermöglichen, wenn kein Satellitensignal vorhanden ist und das Modul im Holdover-Modu läuft.

Highlights:

Ein TEM-V2-Modul in Kombination mit einem MTS-5800/OneAdvisor 800 ermöglicht dem Anwender:

• die Genauigkeit der Zeitmessungen mit einem Multiband-Satellitenempfänger zu verbessern.
• im Feldeinsatz PTP-Zeitfehlermessungen vorzunehmen, die die Stabilität und Genauigkeit der verwendeten PTP-Boundary-Clocks der Klasse C nachweisen.
• von der branchenweit besten Haltezeit und unverfälschten Referenzsignalen mit hochstabilen Rubidium-Oszillatoren zu profitieren.
• die Einweg-Verzögerung zu messen, um asymmetrische Verzögerungen im Netzwerk zu erkennen.
• Schwankungen in der PTP-Paketlaufzeit (PDV) exakt zu ermitteln, um nicht PTP-orientierte Netzwerke vorzuqualifizieren oder auf Fehler zu überprüfen.
• GNSS-Antenneninstallationen anhand der Satelliten-Signalstärke zu qualifizieren und Antennenfehler auszuschließen.
• die Präzision der 1PPS-Ausgangssignale mit der 1PPS-Wanderanalyse auf +/-5 ns (1-Sigma) genau zu kontrollieren und zu korrigieren.
• Jitter und Wander an T1- und E1-Schnittstellen zu messen.

Vorteile

• Hervorragendes Kundenerlebnis: In exakt synchronisierten Mobilfunknetzen treten weniger Verbindungsabbrüche auf und die Datenraten der Teilnehmer verbessern sich.
• Komfort: Mit seinem kompakten Design bietet sich das TEM-V2-Modul als Erweiterung für den MTS 5800 oder den OneAdvisor 800 an, sodass kein zweiter Tester zur Synchronisierung vor Ort mitgenommen werden muss.
• Genauigkeit: Hohe Nanosekunden-Langzeitgenauigkeit auch im Haltebetrieb bei mangelhaftem Satellitenempfang.

Leistungsmerkmale

• Überprüfung der Netzwerk-Latenz (Einweg-Verzögerung) von Ethernet- und IP-Netzwerken.
• Bestätigung der Frequenz-, Phasen- und Zeitsynchronität mit laborähnlicher Genauigkeit im Feldeinsatz.
• Nachweis der GNSS-Antenneninstallation und Ausschließen von Antennenfehlern.
• Unterstützung mehrerer GNSS-Konstellationen, wie GPS, GLONASS, BeiDou, SBAS und QZSS.
• GNSS-Multiband-Empfänger
• Unterstützung mehrerer 1PPS- und 10-MHz-Eingänge und synchronisierter (disziplinierter) Ausgänge.
• Ausführen von PTP-Messungen gemäß IEEE 1588v2, einschließlich nanosekundengenauer PDV- und Zeitmessungen.
• Emulation der PTP-Grandmaster-Clock (PRTC).
• Nanosekundengenaues Messen der Einweg-Verzögerung für 1/10 GE
• GNSS 1PPS-Pulsgenauigkeit von +/-5 ns (1 Sigma)
• RF-48 gemäß G.703-Spezifikationen für 1PPS- und „Time of Day“-Eingang
• BITS/SETS Clock-Eingang

All-in-one Tester

• PTP, NTP, SyncE and TDM
• Multi-port, simultaneous measurements

Embedded GPS Rx and Rubidium

• High performance. Optional battery to maintain Rb in holdover during transit

Analysis and Reporting

• Industry standard or vendor specific masks
• Built-in in or offline analysis using Calnex Analysis Tool (CAT)
• Professional reports

Capture and Replay

• Capture live network conditions and replay in the lab to troubleshoot issues

Evaluate Readiness of Networks

• For LTE-A, TDD LTE and small cell deployment. Test network phase accuracy. Validate network performance to ITU-T limits
• Measure and analyze metrics: PDV, FPP, TE, MTIE/TDEV
• Troubleshoot Network Problems. Identify root causes and suggest solutions
• Measure Time Error (TE) Over The Air (OTA).

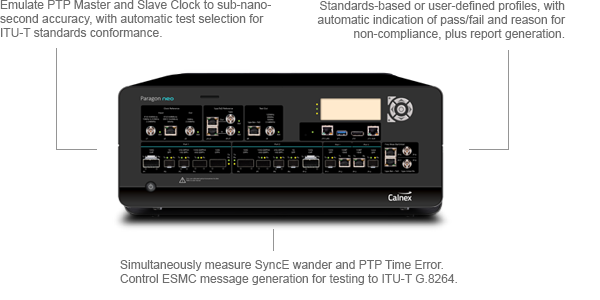

Standards Conformance

• New best-in-class one-box PTP and SyncE test equipment: sub-ns accuracy.
• Addresses all 5G Enhanced Time requirements.
• Complete test solution for ITU-T Class-C and Class-D devices, as required for 5G applications.
• High performance Hardware combined with test-driven Software to control stimulus, impairment and measurement for robust testing.
• Automatically generates PTP and ESMC messages, Time Error and SyncE impairments, and applies filters, metrics and masks.

PTP (1588)

• Industry leading Time Errorsolution – sub-nanosecond accuracy for the entire testbed.

• Master Slave Emulation, plus Time of Day, 1pps and Frequency.
• Automatic configuration of PTP (1588) fields, plus validation usingPTP Field Verifier (PFV).

SyncE (Jitter & Wander)

• Prove SyncE Jitter and Wander to G.8262/G.8262.1 at rates up to 100GbE.
• MTIE/TDEV pass/fail evaluation using the Calnex Analysis Tool (CAT).

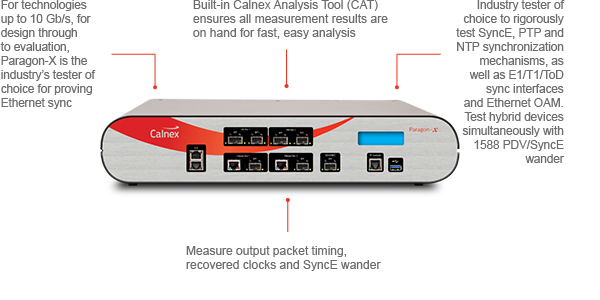

PTP (1588) and CES

• One-box testing for PTP (1588) Master, Slave, T-BC and T-TC clock devices
• Industry leading Time Error solution and automatic configuration and validation of PTP fields
• Capture and replay PDV profiles

SyncE

• Jitter and Wander conformance test
• ESMC (SSM) message testing and validation to G.8264

Ethernet OAM

• CFM and Performance Monitoring

Verification and Proof of Concept

• Prove packet-transport products meet industry standards
• Test hybrid devices simultaneously with 1588 PDV/SyncE wander and measure output packet timing and recovered clocks
• Validate Sync-E and ESMC to ITU-T G.8262 and G.8264 standards

Troubleshooting

• Total control for custom and negative test
• MTIE/TDEV pass/fail using the Calnex Analysis Tool (CAT)
